相比通過大規模的輸電設施建設來分配可再生能源電力，將可再生能源電力就地 制氫，再通過管道和公路等方式儲存和運輸，就近消納，應該是更貼近市場需求和解 決可再生能源消納的措施。
3.2 儲運氫：氫氣的儲存和運輸效率亟待提高
氫氣的可大規模存儲和運輸是其區別于化學電池儲能的重要特性，在資源總量不 受約束，制備成本中遠期可控的前提下，氫氣的儲存性能和運輸效率是氫能網絡建設 的瓶頸問題。
儲氫技術
目前，氫氣的儲存主要有氣態儲氫、液態儲氫和固體儲氫三種方式、高壓氣態儲 氫已得到廣泛應用，低溫液態儲氫在航天等領域得到應用，有機液態儲氫和固態儲氫 尚處于示范階段。
氣態儲氫。高壓氣態儲氫具有充放氫氣速度快、容器結構簡單等優點，是現階段 主要的儲氫方式，氛圍高壓氫瓶和高壓容器兩大類。其中鋼制氫瓶和鋼制壓力容器技 術最為成熟，成本較低。20MPa 鋼制氫瓶已得到廣泛的工業應用，并于 45MPa 鋼制 氫瓶、98MPa 鋼帶纏繞式壓力容器組合應用于加氫站中。碳纖維纏繞高壓氫瓶的開 發應用，實現了高壓氣態儲氫瓶由固定式應用向車載儲氫應用的轉變。70MPa 碳纖 維纏繞 4 型瓶已經是國外燃料電池乘用車車載儲氫的主流技術，35MPa 碳纖維纏繞 3 型瓶目前仍是我國燃料電池商用車的車載儲氫方式，70MPa 碳纖維纏繞 3 型瓶已 少量用于我國燃料電池乘用車中。
液態儲氫。液態儲氫具有儲氫密度高等優勢，可分為低溫液態儲氫和有機液體儲 氫。低溫液態儲氫將氫氣冷卻至-253℃，液化儲存于低溫絕熱液氫罐中，儲氫密度可 達 70.6kg/m3，但裝置一次性投資較大，液化過程中能耗較高，儲存過程中有一 定 的蒸發損失，其蒸發率與處請關注容積有關，大儲罐的蒸發率遠低于小儲罐。國內產 能液氫已在航天工程中成功使用，民用缺乏相關標準。
有機液體儲氫利用某些不飽和有機物（如烯烴、炔烴或芳香烴）與氫氣進行可逆 加氫和脫氫反應，實現氫的儲存，加氫后形成的液體有機氫化物性能穩定，安全性高， 儲存方式與石油產品相似。但存在著反應溫度較高、脫氫效率較低、催 化劑易被中 間產物毒化等問題。國內已有燃料電池客車車載儲氫示范應用案例。
固體儲氫。固態儲氫是以金屬氫化物、化學氫化物或納米材料等作為儲氫載體， 通過化學吸附和物理吸附的方式實現氫的存儲。固態儲氫具有儲氫密度高、儲氫壓力低、安全性好、放氫純度高等優勢，其體積儲氫密度高于液氫。但主流金屬儲氫材料 質量儲氫率仍低于 3.8wt%，質量儲氫率大于 7wt%的輕質儲氫材料還需解決吸放氫 溫度偏高、循環性能較差的問題、國外固態儲氫已在燃料電池潛艇中商業應用，在分 布式發電和風電制氫規模儲氫中得到示范應用：國內固態儲氫已在分布式發電中得到 示范應用。
氫輸運技術

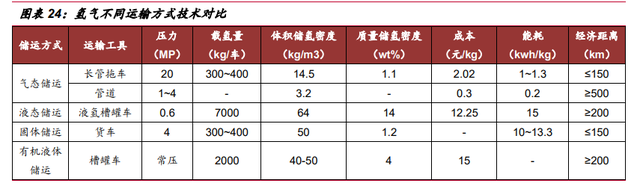

氫氣在常溫常壓下為氣態，密度僅為 0.0899 千克/立方米。作為易燃氣體，它屬 于 ? 類危險品（非燃料），與空氣混合能形成爆炸性混合物，遇熱即發生爆炸，因此 對運輸安全要求較高。目前氫氣的輸運方式主要有氣態運輸、液態輸運和固體輸運三 種方式。
氣態輸氫。高壓氣態輸運可分為長管拖車和管道輸運 2 種方式。高壓長管拖車是 氫氣近距離輸運的重要方式，技術較為成熟，國內常以 20MPa 長管拖車運氫，單車 運氫約 300 公斤，國外則采用 45MPa 纖維纏繞高壓氫瓶長管拖車運氫，單車運氫可 提至 700 公斤。
管道運輸是實現氫氣大規模、長距離運輸的重要方式，管道運行壓力一般為 1.0~4.0MPa，具有輸氫量大、能耗小和成本低等優勢，但建造管道一次性投資較大。 美國已有 2500 公里的輸氫管道，歐洲已有 1598 公里的輸氫管道，我國則僅有 100 公里的輸氫管道（法規限制）。
液態輸氫。液態輸氫通常適用于距離較遠、運輸量較大的場合。其中，液氫罐車 可運 7 噸氫，鐵路液氫罐車可運 8.4-14 噸氫，專用液氫駁船的運量可達 70 噸。采用 液氫儲運能夠減少車輛運輸頻次，提高加氫站單站供應能力。日本、美國已將液氫罐 車作為加氫站運氫的重要方式之一。我國僅在航空航天有運用液氫技術。
固態輸氫。輕質儲氫材料（如鎂基儲氫材料）兼具高的梯級儲氫密度和質量儲氫 率，作為運氫裝置具有較大潛力。將低壓高密度固態儲罐僅作為隨車輸氫容器使用， 加熱介質和裝置固定放置于充氫和用氫現場，可以同步實現氫的快速充裝及其高密度 高安全輸運，提高單車運氫量和輸氫安全性。
目前，我國氫能示范應用主要圍繞工業副產氫和可再生能源制氫地附近（小于 200 公里）布局，氫能儲運以高壓氣態方式為主。氫能市場滲入前期，車載儲氫將以 70MPa 氣態方式為主，輔以低溫液氫和固態儲氫，氫的運輸將以 45MPa 長管拖車、 低溫液氫、管道（示范）輸運等方式，因地制宜，協同發展。中期（2030 年），車載 儲氫將以氣態、低溫液態為主，多種儲氫技術相互協同，氫的輸運將以高壓、液態氫 罐和管道輸運相結合，針對不同細分市場和區域同步發展。遠期（2050 年）氫氣管 網將密布于城市、鄉村，車載儲氫將采用更高儲氫密度、更高安全性的儲氫技術。
3.3 加氫站：核心設備依賴進口，國產化逐步開啟
加氫站是氫能源產業上游制氫和下游用戶的聯系樞紐，是產業鏈的核心。加氫站 的建設數量和普及程度，在很大程度上決定了氫燃料電池汽車的產業化進程。
中國加氫站氫源絕大部分來自于外供高壓氫氣
加氫站的技術路線主要站內制氫技術和外供氫技術。站內制氫技術又包括天然氣 重整制氫和電解水制氫。其中，電解水制氫已經應用廣泛且技術已十分成熟，歐洲大 多數加氫站都采用這種技術。據不完全統計，當前國內正在運營的加氫站中，僅大連 新源加氫站、北京永豐加氫站具備站內制氫能力，其余加氫站的氫氣主要來源于外部 供氫，使用氫氣長管拖車（運輸高壓氣態氫）、液氫槽車（運輸低溫液態氫）往返加 氫站與氫源之間。由于燃料電池汽車還沒有實現大規模運營，目前加氫站建設成本和 運營成本遠遠高于傳統加油站、加氣站。從全球范圍內來看，政府和整車企業是加氫 站建設的主體，政府補貼的幅度均超過 50%。

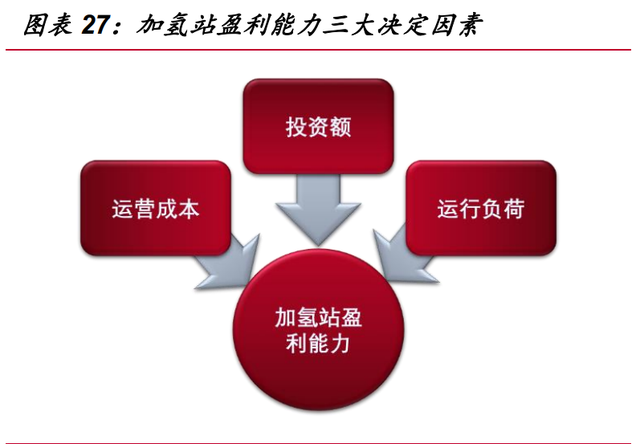

中國加氫站目前都尚未盈利，能否盈利取決于運營成本、投資額、運行負荷
截至 2019 年底，全國累計已建成的加氫站共有 61 座，已經投入運營的有 52 座， 在建/擬建加氫站數量為 72 座。按照《節能與新能源汽車技術路線圖》規劃，到今年 底，我國計劃燃料電池汽車規模達到 5000 輛，建成加氫站至少 100 座；到 2025 年， 建成加氫站至少 300 座。但是中國加氫站目前都尚未盈利，從加氫站的營運模式來 看，能否盈利主要取決于運營成本（氫氣的價格）、投資額（設備）、加氫站運行負荷 （燃料電池汽車保有量）。
氫氣的大規模、低成本、高效的制備和運輸是降低氫氣價格的首要解決難題
當前氫氣交貨成本遠大于同等能量水平下的汽柴油成本。我們對氫氣與汽柴油 做簡單經濟性對比，汽車行駛每 100 公里，需要消耗 1kg 氫氣或 6-7 升汽油，每升 汽油價格為 6.5~7 元左右（對應布倫特油價 55 美元/桶），因此每百公里的汽油成本 為 39-49 元，即只要氫氣的成本降至 40 元/kg 以下，氫氣能源較之傳統汽油就有成 本優勢。但現階段國內氫站氫氣零售價格普遍為 60-70 元/kg，明顯高于傳統汽柴油 的交貨成本，如果氫燃料電池公交車運行成本要達到和柴油車同等水平，加氫站氫氣售價需要大幅降低。
從氫氣售價結構來看，主要由氫氣原材料、氫氣的生產運輸成本、加氫站的固定 和可變成本以及加氫站運營維護幾個部分組成。其中涉及到氫氣的制備和儲運的成本 占到 70%。而對比看來，汽油售價的重要組成部分則是汽油的消費稅。因此從降低 氫氣售價角度，氫氣的大規模、低成本、高效的制備和運輸是首先要解決的關鍵性 難題。
